Инструкция по монтажу поликарбоната

Проектирование несущей конструкции

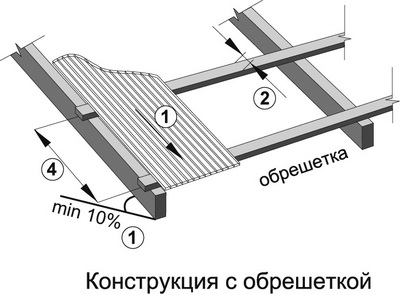

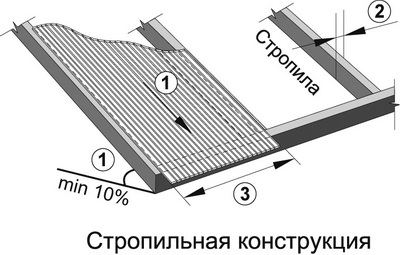

Поликарбонатные листы монтируются таким образом, чтобы их ребра жесткости были параллельны направлению стекания дождевых вод, при этом уклон конструкции должен быть не менее 10% (1).

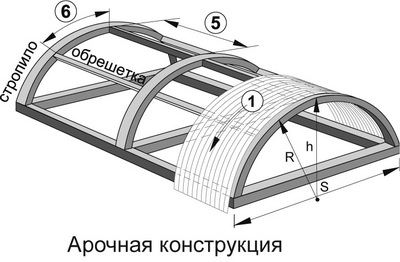

В арочной конструкции ребра жесткости должны идти по дуге. Толщина несущих балок должна быть не менее 30 мм для удобной укладки листов и соединительных профилей (2).

Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее лучше уже после монтажа.

Нельзя загибать панели по радиусу меньше указанного производителем минимального радиуса изгиба для выбранной вами панели.

Минимально допустимый радиус (R) изгиба листов

Резка и сверление сотового поликарбоната

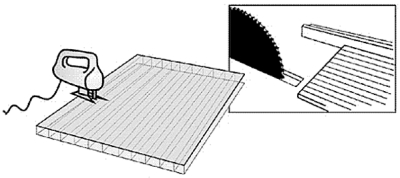

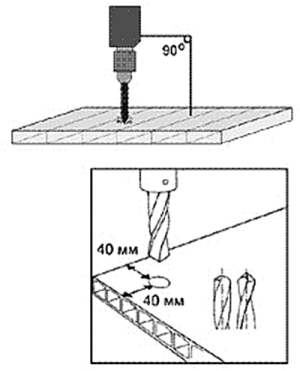

Сотовый поликарбонат и поликарбонатные профили легко режутся. Листы толщиной 4-6 мм рекомендуется резать ножом по линейке. Для наиболее качественной резки используйте высокоскоростные циркулярные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. При резке панели профили должны надежно поддерживаться во избежание вибрации. Возможно резание ленточной пилой. После резки необходимо удалить стружку из внутренних полостей панели. Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Соединение и крепление листов

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили. Способ монтажа неразъемных и разъемных профилей имеет отличия. При монтаже с помощью неразъемного профиля лист поликарбоната вставляется в пазы профиля, соответствующего толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами. Разъемный поликарбонатный профиль состоит из двух частей: нижней «базы» и верхней защелкивающейся крышки.

Монтаж предполагает несколько этапов.

1. В «базе» сверлим отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.

2. Прикрепляем саморезами «базу» к продольной опоре каркаса и с обеих сторон укладываем листы, оставляя «термический зазор» 3-5 мм.

3. Защелкиваем «крышку» профиля по всей длине с помощью деревянной киянки.

При необходимости соединения панелей сотового поликарбоната под прямым углом удобно пользоваться угловыми профилями. Они надежно удерживают панели и позволяют сделать угловое соединение незаметным. При примыкании панелей к стене можно использовать пристенный поликарбонатный профиль. Он создан для удобства монтажа светопрозрачных козырьков и навесов при примыкании панелей сотового поликарбоната к стене, выполняет функции торцевого профиля и обеспечивает герметичность узла соединения покрытия с вертикальной конструкцией.

В двухскатных светопрозрачных перекрытиях возникает необходимость соединения панелей «в коньке» конструкции.

В этом случае удобно использовать специальный коньковый профиль. «Крылья» конькового поликарбонатного профиля имеют мощный захват – 40 мм. Этого достаточно для надежного соединения панелей и их термического расширения.

Точечное крепление сотового поликарбоната

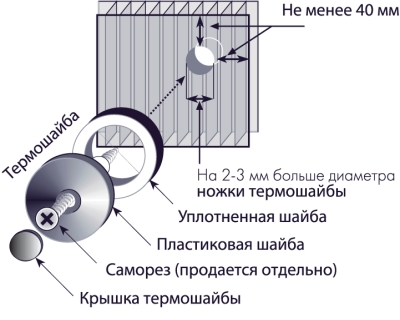

Для точечного крепления сотового поликарбоната к каркасу необходимо использовать саморезы и специальные термошайбы. Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Она служит для герметичного крепления панели, а также устраняет «мостики холода», которые создают саморезы. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит деформацию панели. Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы.

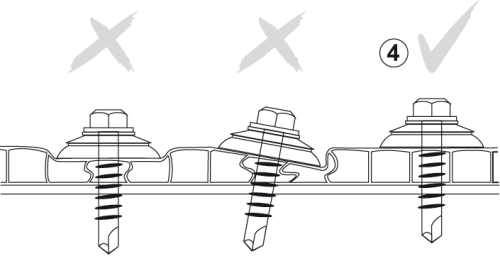

Нельзя (рис.4):

• жестко крепить панели;
• использовать для крепления панелей гвозди, заклепки, неподходящие шайбы;
• перетягивать саморезы.

Герметизация торцов панелей

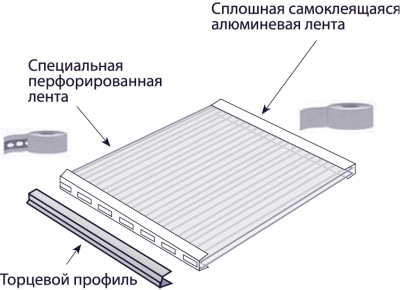

Рекомендуем вам использовать специально разработанные для сотового поликарбоната пыле- и влагозащитные ленты и торцевые профили. При вертикальном и наклонном положении листов верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние – перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата. В арочных конструкциях оба торца закрывают перфорированной лентой. Нижние торцы листов во всех случаях необходимо затем закрыть торцевым профилем, который скроет не слишком эстетичную ленту, защитит ее от повреждения и придаст конструкции гармоничный законченный вид.

Нельзя:

• оставлять торцы сотового поликарбоната открытыми;
• заклеивать торцы обычным скотчем;
• герметично закрывать нижние торцы панелей.

Полезные советы

Хранение листов до монтажа

Хранение поликарбонатных листов должно производиться на ровной поверхности. При хранении поликарбонатные листы должны быть защищены о воздействия прямого солнечного излучения. Нельзя накрывать поликарбонатные листы мягкой пленкой из ПВХ.

Для безопасности работы при монтаже следует:

1. Требовать выполнения всех правил безопасности при работе на высоте.
2. Остерегаться скользких поверхностей.
3. Остерегаться потери устойчивости в ветреную погоду!


Подготовка несущей конструкции

По окончании сварочных работ и до начала монтажа необходимо выполнить покрасочные работы. До заказа поликарбонатных листов следует проверить на объекте размеры конструктивных элементов и подготовить проект покрытия.
